Maison BBC à Sinard -Trièves 2012 (Isère)

Maison BBC à Sinard, Trièves. Projet débuté en février 2012.

Architecte : Jean-Luc Moulin.

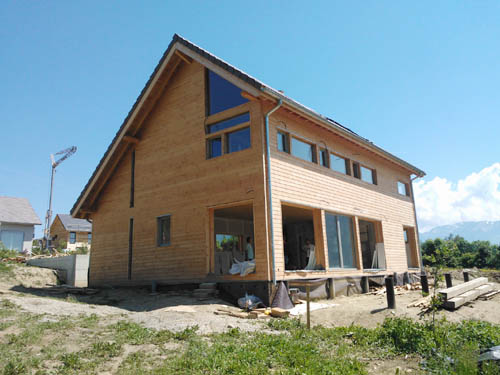

Ce projet d'environ 160 m2 occupe une pente exposée au sud. Il s'agit d'une maison ossature bois en Douglas (45x220 mm), isolée en ouate de cellulose. Temps de préfabrication des murs et des éléments de charpente à partir de plans d'exécution Dietrich's, 10 jours. Temps de levage structure (ossature + charpente) : 7 jours. Bardage en Douglas purgé d'aubier.

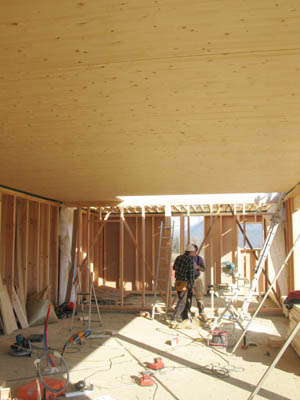

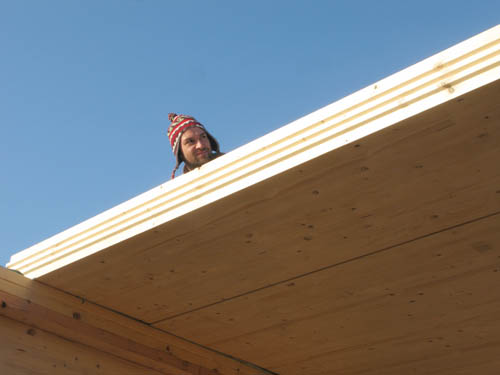

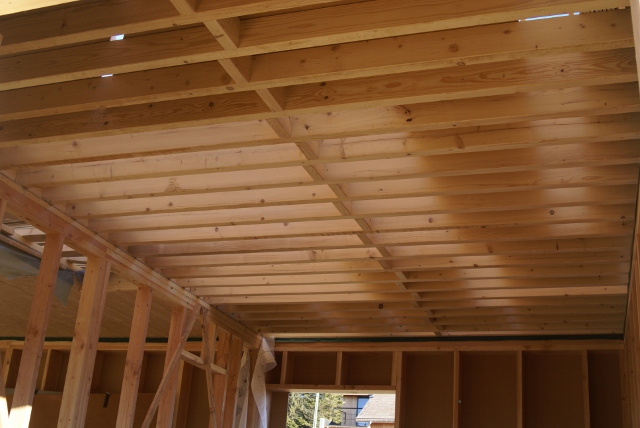

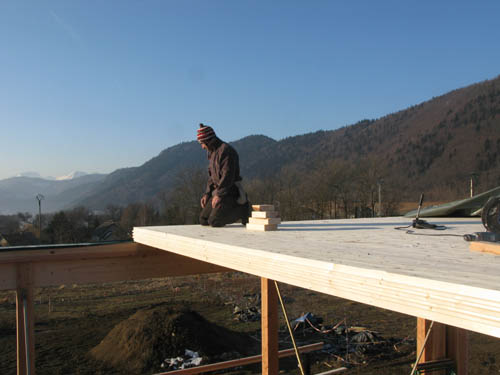

Gros plan sur la dalle bois qui sépare le RDC de l'étage.

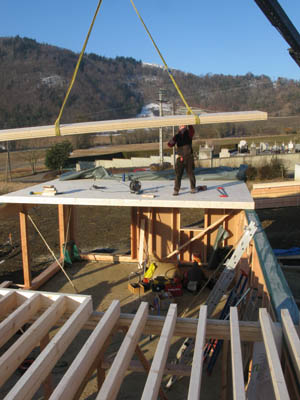

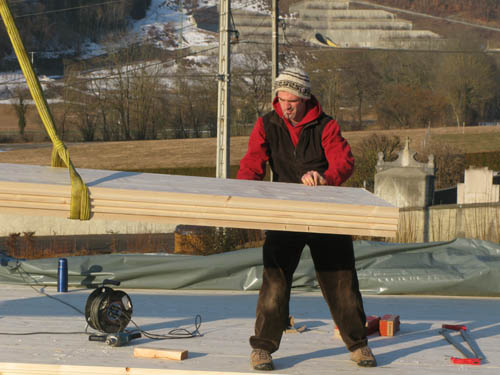

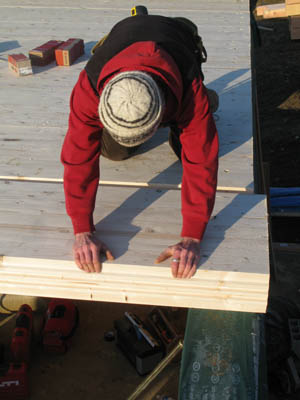

Cette dalle préfabriquée en lamelles d'épicéa de 40 mm, collées entre elles, est autoporteuse. Les modules de 585 mm pour une portée de moins de 7 mètres sont assemblés entre eux par vissage. Un bouvetage rainures et languettes permet également d'assembler les éléments. Avantage : une mise en œuvre rapide, une sous-face apparente finie, une rupture phonique efficace entre étages (à condition d'ajouter un feutre phonique à l'étage), une bonne régulation de l'hygromètrie intérieure.

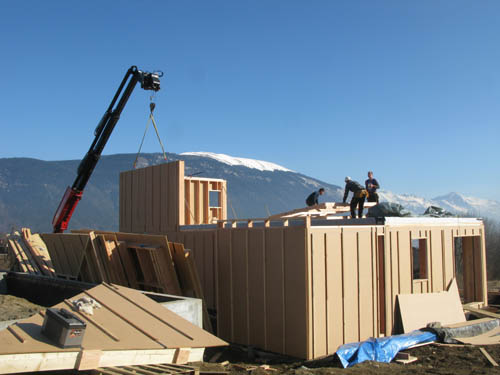

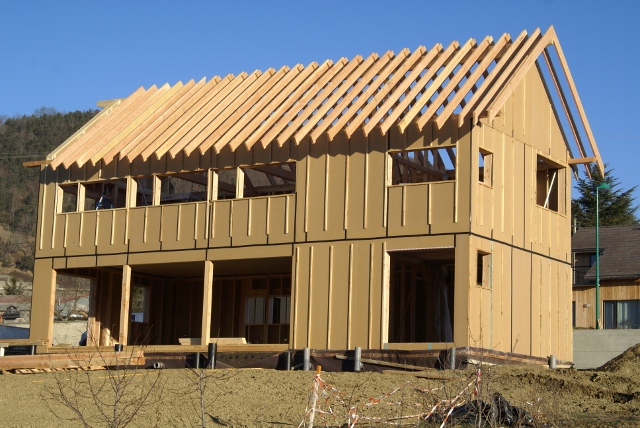

Au terme de deux jours et demi de levage, le rez-de-chaussée est posé, la dalle bois et le solivage du "auvent" également, ainsi que quelques murs de l'étage (photo ci-dessous).

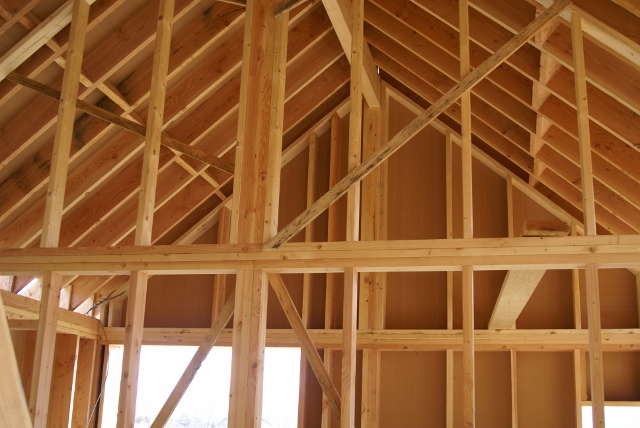

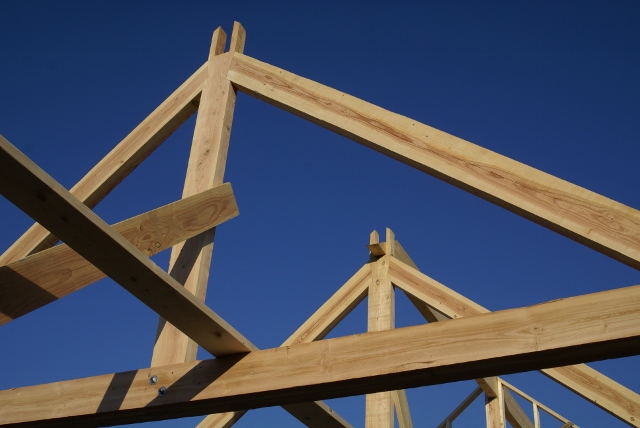

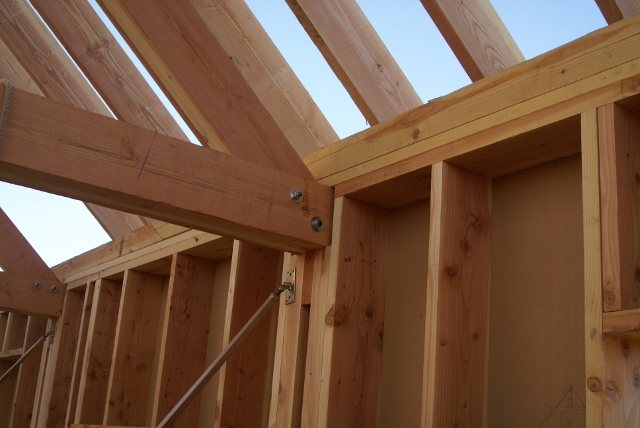

Charpente : deux fermes permettent de reprendre la faîtière et évitent des poteaux dans la pièce principale du rez-de-chaussée.



Faîtage lamellé-collé, chevronnage massif 50x250 mm, panneau Agepan DWD 16 mm R/L, fibre de bois pare-pluie 35 mm. U toiture = 0.13 W/m².C (exigence pour la RT 2012 : 0.17 W/m².C).

U murs = 0.17 W/m².C (exigences pour la RT 2012 : 0.3 W/m².C).

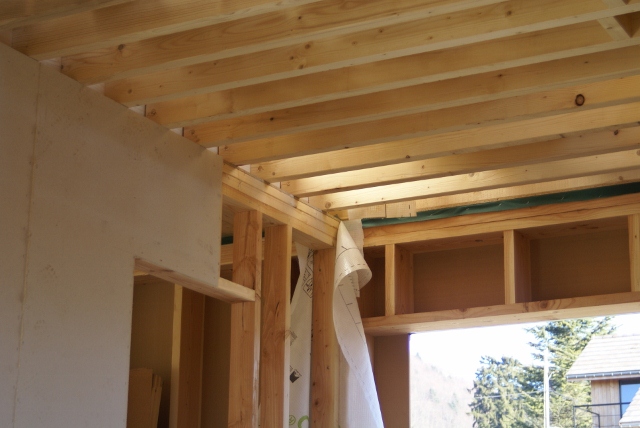

Solivage massif en bois de pays (épicéa), séché non raboté (face inférieure non visible, doublage plafond).





Cloison de refend contreventée en Fermacell 12.5 mm. Frein-vapeur Pro Clima Intello posé entre la cloison et le mur sud, afin de ne pas rompre la continuité de l'étanchéité à l'air. Idem au niveau du passage du plancher, frein-vapeur Pro Clima Dasatop.

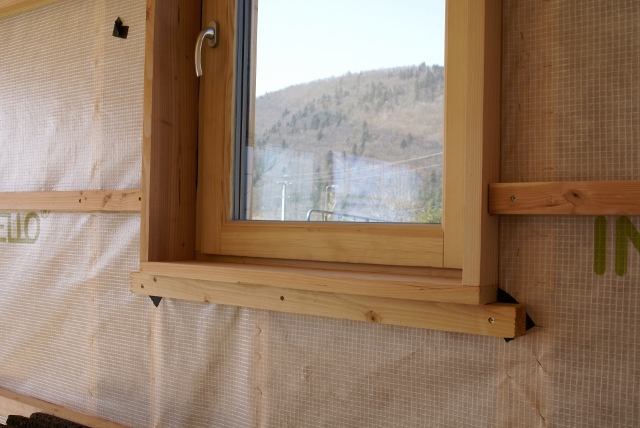

Tableaux bois intérieurs en Douglas massif séché raboté (ép.30 mm).

Fenêtre Bildau triple vitrage 4/16/4/16/4 Ar.

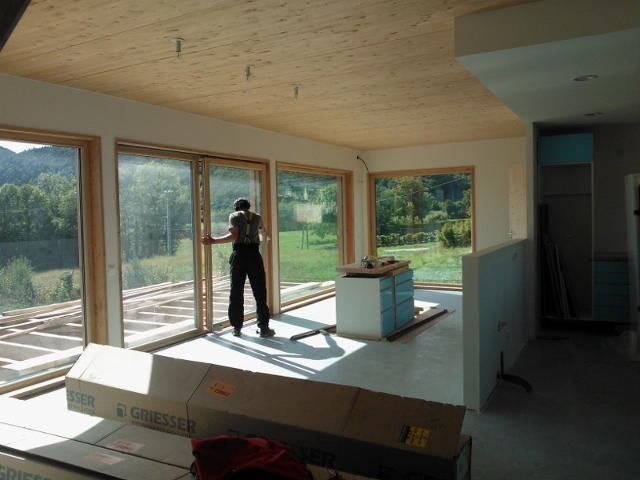

Réglage d'un coulissant à translation triple vitrage (Bildau). Les autres vitrages visibles sont des fixes.
